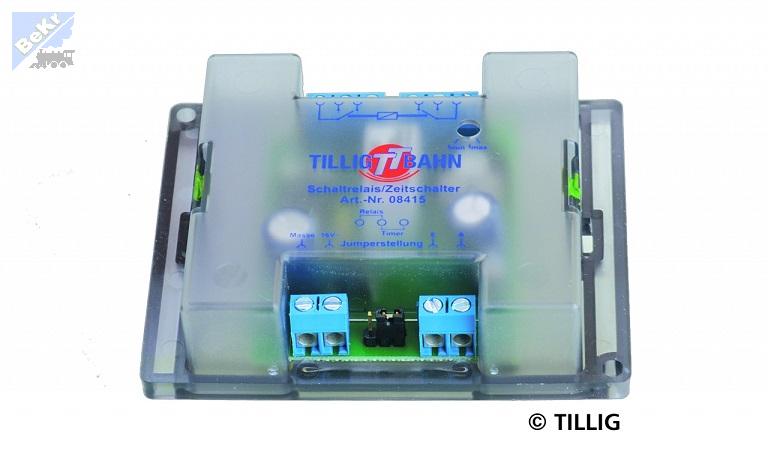

Tillig 08415 Spínací relé/časový spínač, 1ks

Tento reléový modul nahrazuje mechanické komponenty relé a časovače (č. položky: 08410 a 08420) moderním elektronickým řešením.

 Zvláštností je, že funkce relé a časového spínače jsou integrovány v jednom modulu a zasouvány uživatelem pomocí "propojky".

Oproti předchozím modulům je zde potřeba samostatné napájení, které lze odebírat z libovolného přídavného transformátoru (12 - 16 V).

Modul má 2 bezpotenciálové přepínací kontakty s maximální proudovou zatížitelností každý

1 A.

Řídicí vstupy "E" a "A" jsou zkratuvzdorné, takže téměř jakýkoli řídicí signál v rozsahu od -16 V do cca +0,5 V lze spínat přívody.

Mohou být také propojeny mezi několika reléovými moduly.

Na modulu je nastavovací potenciometr, kterým se nastavuje zpoždění sepnutí (od cca 2 sekund do cca 5 minut).

LED signalizuje stav sepnutí "relé vypnuto".

Po přivedení napájecího napětí modul automaticky přejde do této preferované polohy (LED svítí).
