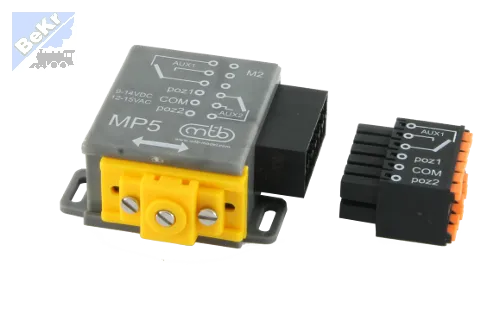

MTB MP5 Motorický přestavník s tichým a pomalým chodem, včetně struny

Rozšířený přestavník výhybek MP5

 Motorický přestavník s tichým a pomalým chodem

 Miniaturní rozměry 30×42 mm (š×d)

 Vestavěn motorek s planetovou převodovkou

 Univerzální zapojení jako elektromagnetický nebo motorický přestavník

 4 stupně zdvihu 3, 6, 9 a 12 mm

 Integrovaný dvojitý přepínací kontakt

 Pohodlná instalace s odnímatelným konektorem

Přestavník slouží pro elektrické ovládání dvoupolohových mechanismů v modelech, typicky výhybky či mechanická návěstidla a závory.

Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm pozicí kolíku v unašeci viz nákres.

Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Napájení je stejnosměrné (obou polaritní) i střídavé v rozsahu 9–16 V, odběr cca 150 mA pri chodu.

Mechanismus je vybaven koncovými spínači polohy, tj. ovladací napájení muže být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí.

Zapojení přestavníku MP5 je univerzální - třívodičové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště.

Kompatibilní s bežnými DCC dekodéry např. Lenz LS100, LS150 i dekodéry pro motorické přestavníky.

Pro doplňkové použití je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A.

Koncové spínače zajištují dojezd do polohy i po obnovení přerušeného napájení.
