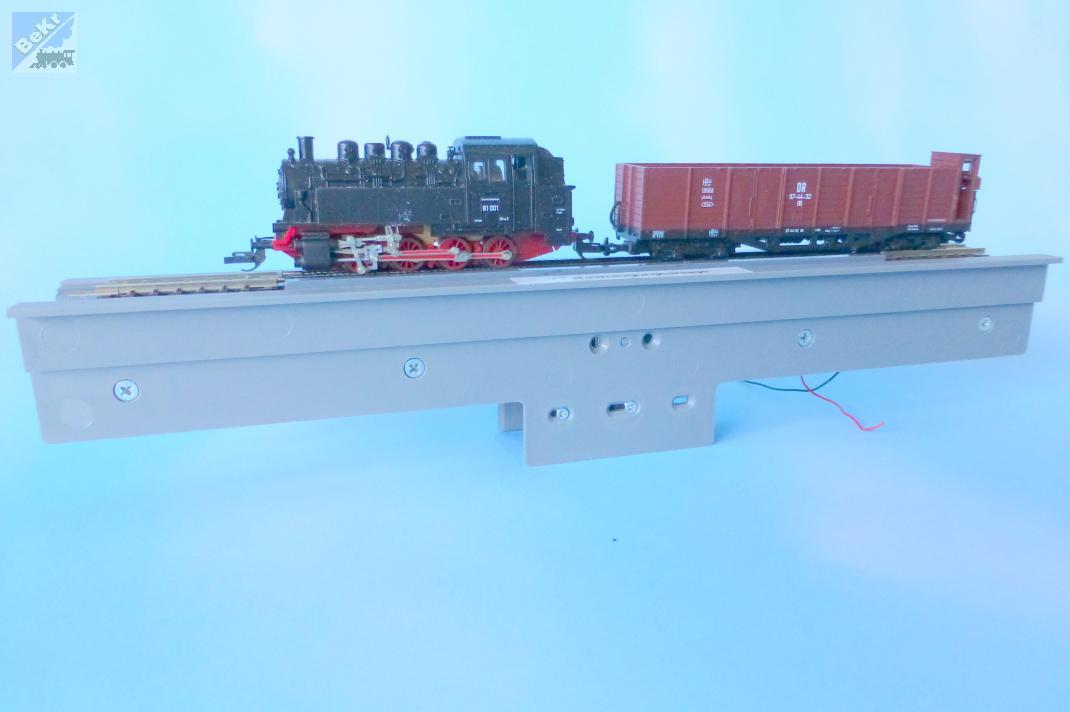

LUX-Modellbau 9745 Čistící zařízení pro všechna dvojkolí lokomotiv a vozů TT s dekodérem na zabudování do kolejiště

Systémy čištění kol pro všechny kolejové a řídicí systémy TT analogové i digitální, čistí poháněná i nepoháněná kola železničních modelů kolejových vozidel a odstraňuje zbytky oleje a nečistot z kol.

Dosáhnete tak čistých pojezdových ploch kol lokomotiv a vagónů, odolejovaných trakčních pneumatik, funkční spolehlivosti modelových kolejových vozidel.

9330 - Systém čištění kol TT jako vestavěné zařízení, analogový

9745 - Systém čištění kol TT jako vestavěné zařízení, digitální

9335 - Systém čištění kol TT jako stolní zařízení, analogový

9748 - Systém čištění kol TT jako stolní zařízení, digitální

Systém čištění kol TT, který je napájen hnacím napětím (analogovým nebo digitálním), a proto na něj lze pohnout, čistí hnaná i nepoháněná kola modelů kolejových vozidel vázaných na kolejnici od zbytků oleje a nečistot. Zařízení je stejně vhodné pro lokomotivy a vozy a lze jej integrovat do rozvržení modelové železnice pomocí kompletních vlaků.

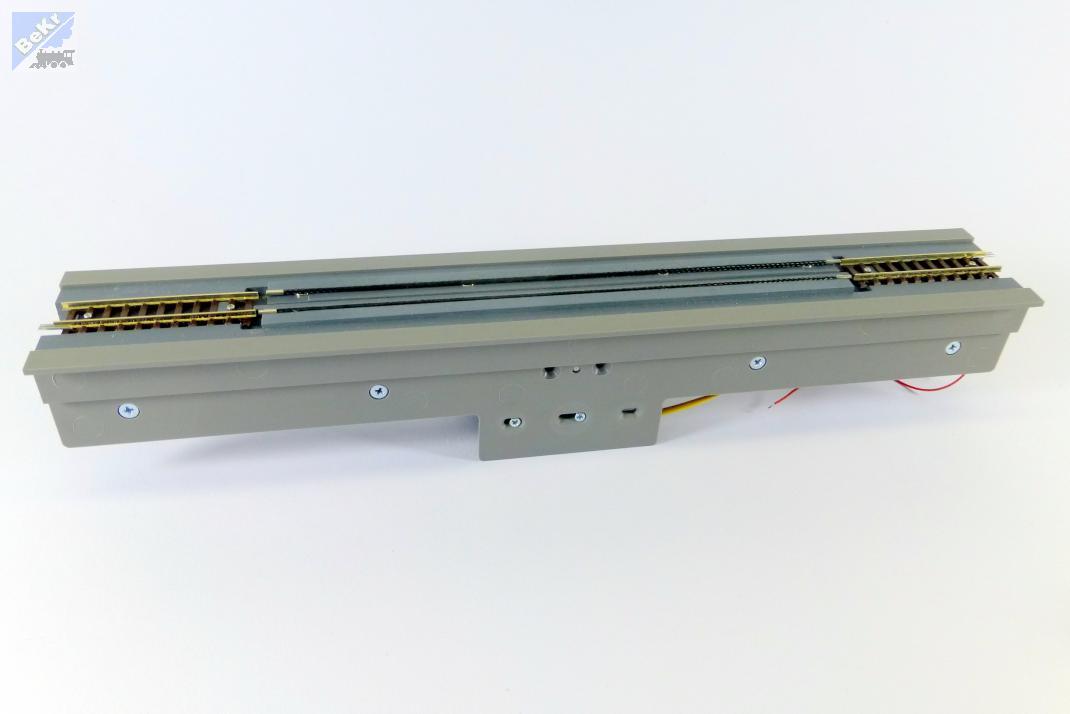

Technologie čištění kol, poháněná 12voltovým stejnosměrným motorem Faulhaber¹, umožňuje oscilovat dvě lešticí tyče pod kolo lokomotivy a vozu. Výsledkem je čisticí účinek na jízdní plochu kola lokomotiv a vagónů. Běhoun kol na 183 mm dlouhých čisticích tyčích (viz obrázek) je i při větších průměrech kol zcela vyčištěn.

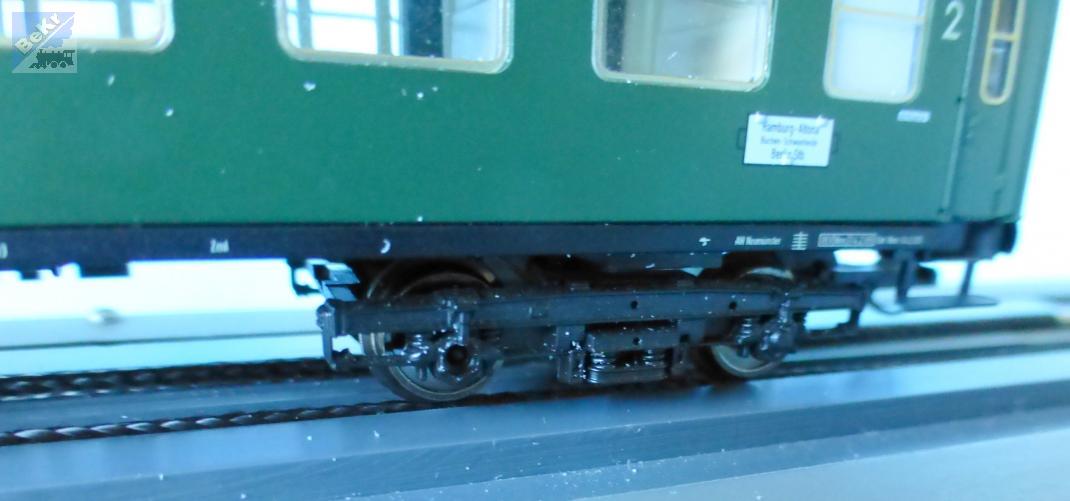

Když je přiváděno nízké napětí, kola se otáčejí, když lokomotiva stojí. Nepoháněná kola (např. Kola vozu) se čistí odvalením pojezdové plochy kola (pohybem) na oscilačních lešticích tyčích. Za tímto účelem se vůz pohybuje ručně nebo tažnou nebo tlačnou lokomotivou. Není nutné časově náročné ruční čištění běhounu kol. Vaše lokomotivy a vozy dostávají čisté pojezdové plochy kol pro optimální kontakt mezi kolejnicí a kolem.

Motor systému čištění kol je provozován s regulovaným stejnosměrným napětím 0-12 V (DC). Komerčně dostupné modelové vlakové transformátory poskytují odpovídající napájecí napětí. V digitálním režimu předchází motor lokomotivní dekodér s vysokofrekvenčním řízením motoru.

Čisticí povrchy jsou stejné pro vestavěné a stolní jednotky. Zatímco je integrované zařízení integrováno do systému modelové železnice, dodáváme vám stolní zařízení připravené k použití, namontované na základně z akrylového skla.

Systém čištění kol pro instalaci by měl být instalován na snadno přístupném místě, pokud možno na vlečce systému modelové železnice. K instalaci je nutný obdélníkový díl trasy s délkou 300 mm, šířkou 40 mm a výškou 55 mm (od horního okraje trasy).

Technické údaje:
Systém čištění kol byl navržen s ohledem na standardy evropských modelových železnic a je chráněn patentem. Napájení hnacího motoru systému čištění kol nesmí být prováděno s řízením půlvlny a šířky pulzu.

Napájení 0-12 V (DC)

Digitální napájení

Dekodér s více protokoly (formát Motorola DCC Selectrix)

Odběr proudu cca 100 mA

Maximální napětí motoru na čisticím pohonu 12 V DC

Tabulka délky čištění a vestavěné zařízení 183 mm

Instalační rozměry vestavěného zařízení délka 300 mm,

šířka 40 mm,

výška 50 mm

Vnější rozměry stolního zařízení: délka 900 mm,

šířka 70 mm,

výška 62 mm

Příslušenství pro všechny systémy čištění kol TT:

Opotřebitelné díly:

Náhradní lešticí tyčinky (4 kusy) (položka č. 9756)
velmi odolné pro běžně znečištěná kola! Je-li materiál nasycen nečistotami, je nutná jeho výměna.

Zde je k zhlédnutí video, jak čištění kol v praxi funguje - Klikni
